Detalhes do Produto A LYNUS vem inovando o mercado com sua nova linha de inversores LYNUS STANDARD com menor custo, mas com grande eficiência.

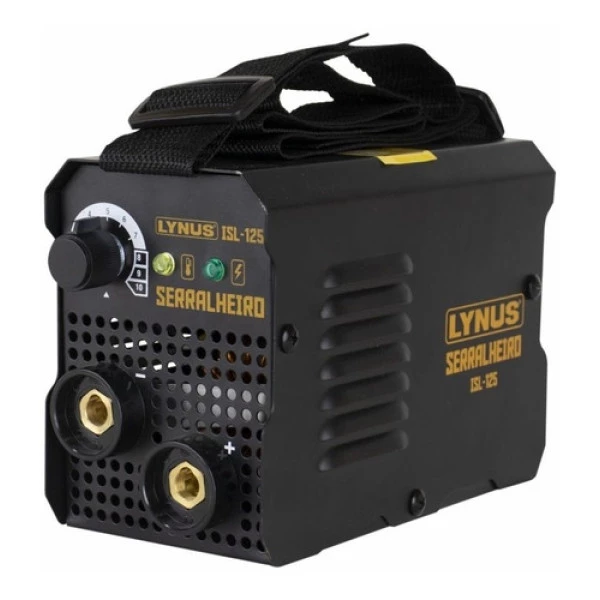

O ISL-125 SERRALHEIRO possuí tecnologia IGBT, proporcionando excelente soldabilidade e estabilidade no arco. Além de ser compacto, leve e de fácil operação oferecendo um consumo eficiente de energia.

BENEFICIOS:

1. Seletor de Corrente
No painel frontal existe um potenciômetro para fazer a regulagem. Girando para esquerda diminui
e para direita aumenta a corrente

2. Indicador de Superaquecimento
No painel frontal do equipamento o LED alaranjado ou vermelho (OC) acende, quando o
Equipamento excedeu o ciclo de trabalho. Com isso é cortado a tensão de saída, mas não desliga a
ventoinha para que possa resfriar.
Neste processo nunca desligue o Equipamento até o mesmo fazer o ciclo de resfriamento
completo. Aguarde o LED apagar. Assim seu Equipamento ficará novamente pronto para o uso.

3. Indicador de Funcionamento
No painel frontal do Equipamento, o LED verde (power) mostra quando o Equipamento está ligado.
O Equipamento estará ligado quando estiver energizado com a tensão indicada no mesmo e com a
chave liga/desliga na posição ON.

4. Entrada Garra negativa
O cabo negativo é utilizado para conectar o terra com a peça a ser soldada.

5. Entrada Porta Eletrodo
O cabo positivo é utilizado para conectar ao eletrodo. Posteriormente deverá encostar na peça que
foi aterrada pelo cabo negativo.

6. Entrada de Energia
O Equipamento Lynus já vem com um cabo de 1,5 metro, para ser ligado na rede elétrica com a
tensão nominal do mesmo e variação que consta neste Manual.

7. Chave Liga/Desliga
Quando o Equipamento recebe energia especificada para ele, a chave interrompe a passagem de
energia quando está em OFF/DESLIGA e libera quando estiver em ON/LIGA.

8. Ventoinha
O ventilador é ligado quando o Equipamento recebe energia e o botão estiver ligado. Nunca
obstruir a passagem de ar.


DADOS TÉCNICOS
Cód. do Produto: 127V - 16091.7 / 220V - 16090.9
Tensão da rede (V): 127Vac +/- 10% / 220Vac +/- 10%
Frequencia da rede (Hz): 50/60
Seção do cabo de alimentação: (cobre) 3x1,5mm²
Ciclo de trabalho: 80@30%
Tensão sem carga (V): 127V - 75 / 220V - 68
Fator de potência com corrente máx.: 0,85
Eficiência com conrrente máxima (%): 75
Dimensões do equipamento (mm): 190x90x125
Peso (kgf): 2,0

ACESSÓRIOS
•1 GARRA NEGATIVA COMPLETA;
•1 GARRA POSITIVA COMPLETA (PORTA ELETRODO);
•1 ALÇA TIRACOLO;
•1 MANUAL DE INSTRUÇÕES E CERTIFICADO DE GARANTIA.
